Виды конструкций мансардных окон

Мансардные окна встраиваются в плоскость скатной кровли, используются для остекления расположенных под ней помещений: отапливаемых чердаков, мансардных комнат.

Виды конструкции

Мансардные окна могут иметь различное исполнение, что позволяет встраивать их на разной высоте, при любой конструкции кровли, гарантируя при этом их удобное использование. Ключевой параметр при выборе — тип открывания.

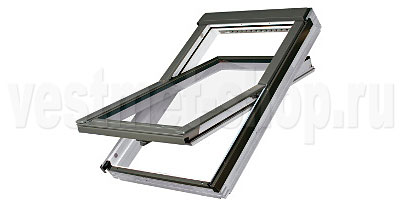

Ось поворота расположена горизонтально и по центру. Створка не распахивается полностью, но прокручивается по центральной оси, что позволяет регулировать степень открытия. Ее можно зафиксировать в выбранном положении. Наиболее удобны модели, у которых она вращается на 180° — диапазон возможных положений в открытом состоянии у них максимален, очистка внешнего стекла упрощена.

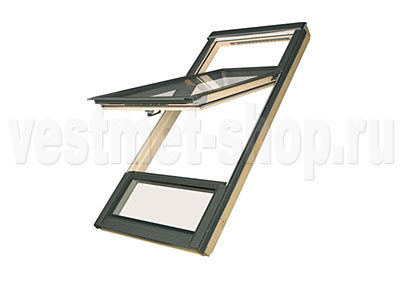

Горизонтальная ось поворота приподнята. Размещение петель выше центральной горизонтальной линии увеличивает прочность и надежность конструкции. За счет этого размеры створки в высоту могут быть больше 2 м. Окна с приподнятой осью свободно вращаются вокруг нее, раму можно фиксировать в любом положении.

Панорамные. Имеют двустворчатую конструкцию. Нижняя створка неподвижна и используется, чтобы увеличить площадь остекления. Верхняя может вращаться. Обычно панорамные модели имеют большие размеры, и потому их выпускают с приподнятой осью поворота. Обе створки панорамной конструкции устанавливаются в одном коробе, что упрощает монтаж.

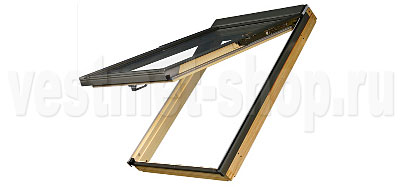

Комбинированное открывание. Створка может открываться как среднеповоротная — один комплект петель установлен по ее центру. Другой вариант открытия — вдоль верхнего края. Такие окна комплектуются ручками, с помощью которых выполняется переключение между режимами открытия и перемещение створки.

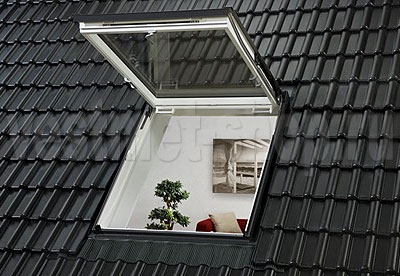

Распашные. Петли устанавливаются на одном из боковых элементов рамы или вдоль ее верхнего края. В первом случае при открытии створка откидывается в плоскость кровли. Если петли расположены сверху, при открытии она поднимается. Модели с распашной конструкцией можно использовать как эвакуационные пути на кровлю или как сервисные выходы.

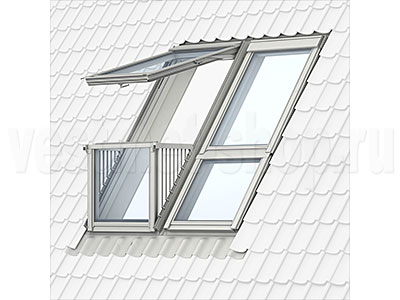

Окна-балконы. Короб устанавливается в наклонной плоскости, внутри него — две открывающиеся рамы, разделенные по горизонтали. Нижняя рама откидывается и фиксируется в вертикальном положении, формируя «ограждение» балкона. Она дополнена боковыми ограждениями. Верхняя створка поставляется с комбинированным механизмом открытия (среднеповоротный и по верхней оси).

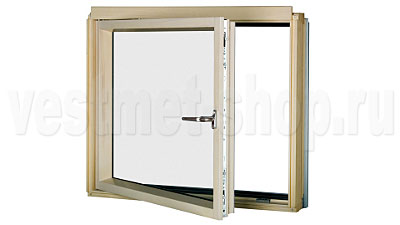

Карнизные. Состоят из двух секций. Верхняя наклонно встраивается в плоскость кровли, может быть распашной, среднеповоротной, с приподнятой осью поворота и т.п. Нижняя секция устанавливается вертикально под верхней, встраивается в стену мансарды, откидывается внутрь помещения при открывании.

Расположение ручки

Для открытия и закрытия мансардных окон используются закрепленные на раме ручки. Возможно три варианта управления положением створки:

• ручка расположена вдоль верхнего края рамы. Такой вариант безопасен, если в доме есть дети — рост не позволит им дотянуться до ручки и самостоятельно открыть окно. Взрослый человек сможет достать до ручки при условии, что окно установлено на высоте 90-120 см;
• ручка расположена на нижней планке рамы. Такое расположение удобно при большой высоте пристенка (130-160 см);
• традиционное расположение ручки на боковой поверхности рамы. Используется для распашных моделей, а также нижних секций некоторых окон-балконов, карнизных моделей.

Управлять открыванием створки можно и дистанционно, при условии, что окна поставляются с комплектом автоматики. В этом случае они открываются и закрываются по команде с пульта или в полностью автоматическом режиме (по предустановленному таймеру, при срабатывании датчиков дождя и т.п.).

Тип рамы

Рама мансардного окна может быть изготовлена из дерева, ПВХ или древесины, покрытой полиуретаном.

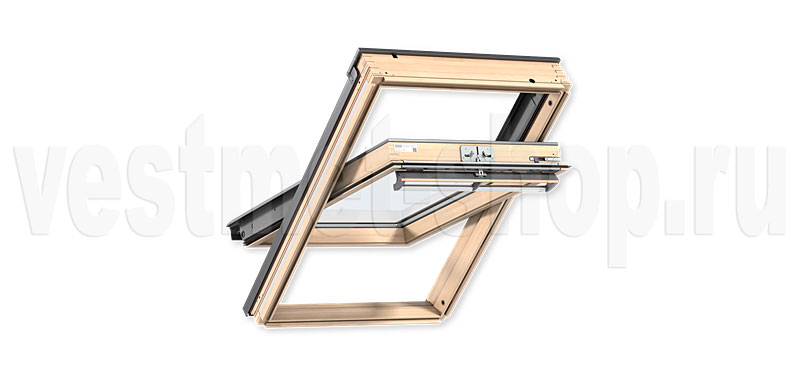

Древесина. Компания «Вестмет» рекомендует использовать деревянные рамы для жилых комнат, помещений с нормальным уровнем влажности. Древесина рам пропитывается биозащитным составом, покрывается защитным лаком, может быть ламинированной. Она защищена от растрескивания, изменения цвета, биопоражения.

ПВХ. Пластиковые рамы устанавливают в помещениях с высоким уровнем влажности (санузлы, ванные комнаты). Для мансардных окон используются усиленные профили (рассчитаны на нагрузки, возникающие из-за наклонного положения рам). Они дополнительно защищены от конденсации влаги и теплопотерь.

Древесина с полиуретановым покрытием. Влагостойкие рамы из дерева с улучшенными показателями энергосбережения. Покрытие из полиуретана является сплошным (без стыков, швов).

Тип стеклопакета

Для мансардных окон используются стеклопакеты из стекла триплекс или закаленного стекла.

Закаленное: является ударопрочным, если разбивается — образует крупные осколки с неострыми краями.

Триплекс: дополнительная ламинация пленкой повышает прочность стекла. Если оно разбивается, осколки остаются на пленке, не разлетаются.

Дополнительно может использоваться задерживающее УФ-лучи покрытие (защищает мебель, отделку комнаты от выгорания), энергосберегающие напыление, покрытие, которое защищает от загрязнений или выпадения росы. Стеклопакет может иметь одну, две или три камеры.

Комплектующие

Для установки мансардного окна необходим гидроизоляционный оклад. Он объединяется с гидроизоляцией кровли и защищает проем от протечек. Его выбирают по типу кровельного покрытия (профилированное, гладкое). При установке могут использоваться комплекты паро-, теплоизоляции для более надежной защиты проема. На проем со стороны помещения могут устанавливаться фирменные откосы.

Дополнительные аксессуары:

• телескопические стержни или ручки: используются для открытия створок с верхним расположением ручки, если проем расположен на большой высоте;
• замки: встраиваются в раму, ключом блокируется открытие створки;
• жалюзи, роллеты: имеют специальную конструкцию с направляющими, что исключает провисание полотна. Могут фиксироваться в любом положении (закрытое, полностью или частично открытое);
• маркизы: устанавливаются над проемом с наружной стороны, используются для затенения;
• рольставни: закрывают проем снаружи, используются для защиты от взлома;
• комплекты автоматики: используются для дистанционного управления открытием, закрытием створки.
